Ako skontrolovať stav inštalácie železničnej sponky PR601A?

Ako dodávateľ železničných klipov PR601A, zabezpečenie správnej inštalácie našich výrobkov je rozhodujúce pre bezpečnosť a efektívnosť železničných systémov. V tomto blogovom príspevku budem zdieľať niekoľko účinných metód, ako skontrolovať stav inštalácie železničných klipov PR601A.

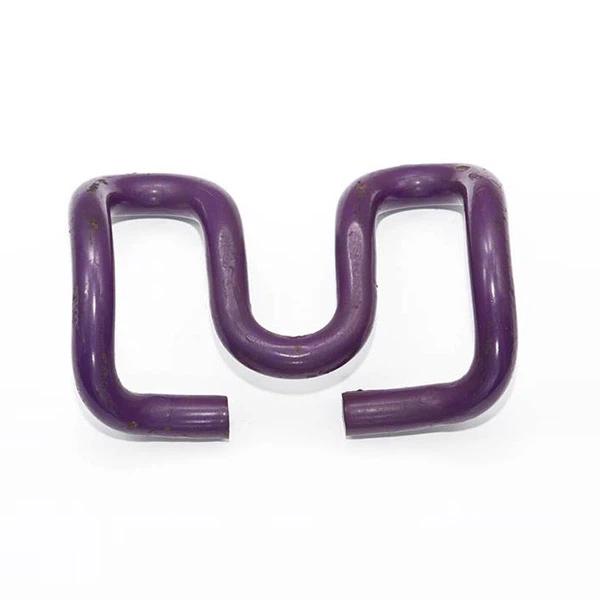

Pochopenie železničnej sponky PR601A

Pred ponorením do kontroly inštalácie je dôležité mať základné porozumenie železničnej sponi PR601A. Rail spona PR601A je typomSponka na železnicuTo zohráva dôležitú úlohu pri upevňovaní koľajnice k spánku. Poskytuje potrebné bočné a vertikálne obmedzenie, aby bola koľajnica na mieste pod rôznymi dynamickými zaťaženiami. Tieto klipy sú známe svojou vysokou pružnosťou a trvanlivosťou, vďaka čomu sú vhodné pre rôzne železničné aplikácie. Sú navrhnuté tak, aby odolali napätia spôsobeným pohybom vlaku, zmenami teploty a faktormi životného prostredia.

Vizuálna kontrola

Prvým krokom pri kontrole stavu inštalácie železničných klipov PR601A je vizuálna kontrola. To sa dá dosiahnuť počas rutinnej údržby alebo po novej inštalácii.

Poloha

Preskúmajte polohu sponky na koľajnici a spánku. Spona koľajnice PR601A by mala byť správne usadená na základnej doske alebo na spálení. Mal by byť vycentrovaný cez koľajnicu, s rovnakou vôľou na oboch stranách. Akákoľvek odchýlka od správnej polohy môže viesť k nerovnomernému zaťaženiu a potenciálnemu zlyhaniu. Napríklad, ak sa klip presunie na jednu stranu, nemusí poskytnúť dostatočné bočné obmedzenie, čím sa zvýši riziko vytesnenia koľajnice.

Zapojenie klipu

Skontrolujte, či je spona plne zapojená do koľajnice a spánku. Spona by mala pevne uchopiť železničnú nohu bez viditeľných medzier. Vyhľadajte príznaky čiastočnej angažovanosti, ako napríklad spona, ktorá nie je úplne sedená alebo nohy sponky, ktoré sa nestarajú v správnom kontakte s koľajnicou. To sa dá ľahko identifikovať pozorovaním kontaktných bodov medzi sponou a koľajnicou. Ak existujú medzery, mohla by naznačovať nesprávnu inštaláciu alebo poškodený klip.

Podmienka klipu

Skontrolujte, či klip nájdete akékoľvek známky poškodenia alebo opotrebenia. Vyhľadajte praskliny, zlomy alebo deformáciu v tele klipu. Môžu sa vyskytnúť v dôsledku nadmerného zaťaženia, nesprávnej inštalácie alebo dlhodobého používania. Praskliny sa môžu šíriť pri dynamických zaťaženiach, čo vedie k zlyhaniu klipov. Skontrolujte tiež príznaky korózie, najmä v oblastiach s vysokou vlhkosťou alebo vystavením chemikáliám. Korózia môže oslabiť klip a znížiť jeho držiacu silu.

Meranie vychýlenia spony

Meranie vychýlenia koľajníc PR601A je ďalšou dôležitou metódou na kontrolu stavu inštalácie. Vychýlenie sa týka množstva deformácie, ktorú klip podlieha, keď je nainštalovaný a pod zaťažením.

Pomocou deformácie

Na presné meranie vychýlenia sponky sa môže použiť rozmer vychýlenia. Umiestnite rozchod do vhodnej polohy na sponku, zvyčajne v strede telesa klipu. Keď je spona nainštalovaná bez ďalšieho zaťaženia, zmerajte počiatočné vychýlenie. Táto hodnota by mala byť v stanovenom rozsahu, ktorý poskytol výrobca. Potom zmerajte vychýlenie pri známom zaťažení. Zmena deformácie môže označiť výkon klipu a jeho schopnosť odolať zaťaženiu.

V porovnaní so špecifikáciami

Porovnajte namerané hodnoty deformácie so špecifikáciami výrobcu. Ak je vychýlenie príliš vysoká, môže naznačovať, že spona je skončená - namáhaná alebo nie je správne nainštalovaná. Na druhej strane, ak je deformácia príliš nízka, mohlo by to znamenať, že klip neposkytuje dostatočnú zadržiavaciu silu. Odchýlky od špecifikovaného rozsahu deformácie si môžu vyžadovať ďalšie vyšetrovanie a možné nastavenie alebo výmenu klipu.

Testovanie sily držania klipu

Pozdržovacia sila koľajníc PR601A je kritickým parametrom pre jeho správne fungovanie. Existuje niekoľko spôsobov, ako otestovať držiteľskú silu.

Vytiahnutie - Out Test

Na meranie sily potrebnej na odstránenie sponky z koľajnice sa môže vykonať test vytiahnutia. Tento test by sa mal vykonať pomocou kalibrovaného ťahacieho zariadenia. Sila ťahania by sa mala aplikovať postupne a kontrolovaným spôsobom. Nameraná sila vytiahnutia by mala spĺňať alebo presahovať minimálnu zadržiavaciu silu určenú výrobcom. Ak je sila vytiahnutia pod stanovenou hodnotou, naznačuje, že spona bezpečne drží koľajnicu a je potrebné podniknúť nápravné opatrenia.

Dynamické testovanie

V niektorých prípadoch môže byť potrebné dynamické testovanie na simuláciu skutočných prevádzkových podmienok železnice. To môže zahŕňať podrobenie klipu cyklickému zaťaženiu pomocou testovacieho stroja. Výkon klipu pri dynamickom zaťažení sa dá vyhodnotiť meraním parametrov, ako je únavová životnosť, tuhosť a tlmenie. Dynamické testovanie môže poskytnúť cenné informácie o dlhodobom výkone klipu a jeho schopnosti odolávať opakovaným napätím spôsobeným pohybom vlaku.

Kontrola kompatibility s inými komponentmi

Železničný klip PR601A pracuje v spojení s inými železničnými komponentmi, ako sú základné dosky, podvaly a upevňovacie prvky. Je dôležité zabezpečiť, aby bol klip kompatibilný s týmito komponentmi.

Kompatibilita so základnou doskou a spánkom

Základná doska alebo spánok by mal byť navrhnutý tak, aby pracoval so sponou železničnej sponky PR601A. Skontrolujte, či má základná doska správne rozmery a povrchovú úpravu, aby sa zabezpečila správna inštalácia klipu. Spiaci by mal tiež poskytnúť stabilnú podporu klipu. Nekompatibilné základné dosky alebo podvaly môžu viesť k nesprávnej inštalácii klipov a zníženému výkonu.

Kompatibilita

Ak sa klip použije v kombinácii s inými upevňovacími prostriedkami, ako sú skrutky alebo skrutky, skontrolujte ich kompatibilitu. Upevňovacie prvky by mali byť utiahnuté na správny krútiaci moment, aby sa zabezpečilo, že spona je bezpečne držaná na mieste. Nesprávne hodnoty krútiaceho momentu môžu viesť k uvoľneniu upevňovacích prvkov, ktoré môžu ovplyvniť výkon klipu.

Dokumentácia a záznam - vedenie

Udržiavanie presnej dokumentácie o inštalácii a kontrole železničných klipov PR601A je nevyhnutné.

Inštalačné záznamy

Uvedomte si záznamy o procese inštalácie vrátane dátumu inštalácie, umiestnenia inštalácie a použitej inštalačnej metódy. Tieto informácie môžu byť užitočné pre budúce referencie a riešenie problémov. Napríklad, ak existujú problémy s klipmi v konkrétnej časti železnice, záznamy o inštalácii môžu pomôcť zistiť, či sa vyskytli problémy počas inštalácie.

Inšpekčné záznamy

Zaznamenajte výsledky všetkých inšpekcií vrátane vizuálnych inšpekcií, meraní vychýlenia a testov držania sily. Tieto záznamy sa dajú použiť na sledovanie výkonu klipov v priebehu času a na identifikáciu akýchkoľvek trendov alebo vzorov. Napríklad, ak dôjde k postupnému zvýšeniu deformácie klipov počas niekoľkých inšpekcií, môže to naznačovať potenciálny problém, ktorý je potrebné vyriešiť.

Záver

Kontrola stavu inštalácie železničných klipov PR601A je viacprúdový proces, ktorý si vyžaduje dôkladnú pozornosť detailom. Vykonaním vizuálnych inšpekcií, meraním deformácie, testovaním zadržiavacej sily a zabezpečením kompatibility s inými komponentmi môžeme zabezpečiť správne fungovanie svoriek a bezpečnosť železničného systému.

Ako dodávateľUpevnenie železničnej železniceaŽelezničné elastické klipy, Sme zaviazaní poskytovať vysoko kvalitné železničné klipy PR601A a podporovať našich zákazníkov inštaláciou a údržbou. Ak máte záujem o nákup našich železničných klipov PR601A alebo máte nejaké otázky týkajúce sa ich inštalácie a kontroly, neváhajte nás kontaktovať a požiadajte o ďalšie diskusie a rokovania o obstarávaní.

Odkazy

• Technická dokumentácia výrobcu pre železničný klip PR601A
• Normy a pokyny pre železničné inžinierstvo súvisiace so systémami upevňovania železníc
